Ako správne vykonať podomietkovú elektroinštaláciu
Elektrické rozvody predstavujú nervový systém každého objektu. Bez funkčnej a bezpečnej elektroinštalácie by sme si nedokázali predstaviť bežný život - žiadne osvetlenie, chladnička, práčka či nabíjanie telefónu. Pritom práve kvalita elektroinštalácie určuje, či budete elektrickú energiu využívať bezpečne, alebo či hrozí prehrievanie vodičov, skraty či dokonca požiar.
V starších objektoch, najmä v panelových bytoch, sa často stretávame s nevyhovujúcimi rozvodmi z hliníkových vodičov, ktoré už dávno nespĺňajú súčasné bezpečnostné normy. Moderné spotrebiče kladú na elektroinštaláciu úplne iné nároky ako pred päťdesiatimi rokmi. Preto je komplexná obnova elektroinštalácie jednou z najžiadanejších služieb, ktoré odborné firmy realizujú.
Správne navrhnutá a zrealizovaná elektroinštalácia zabezpečí nielen bezpečnú prevádzku všetkých zariadení, ale aj energetickú efektivitu a pripravenosť na budúce technologické trendy.
Typy elektroinštalácií a ich použitie
Elektroinštalácia v panelovom byte - špecifiká starších bytov
Panelové domy z 70. a 80. rokov minulého storočia majú špecifické konštrukčné riešenia, ktoré ovplyvňujú spôsob realizácie elektrických rozvodov. Betónové stropy a steny s minimálnym priestorom pre inštalačné drážky vyžadujú precízne plánovanie. Pôvodné elektroinštalácie v panelovom byte boli navrhované pre podstatne nižší príkon - dnes však používame klimatizácie, elektrické sporáky, práčky so sušičkami a množstvo elektroniky.
Výmena elektroinštalácie v byte znamená kompletné odstránenie starých hliníkových vodičov a ich nahradenie medenými vodičmi s dostatočným prierezom. Dôležité je zachovanie betónového jadra a nosných konštrukcií - drážkovanie sa preto vykonáva len v povolených zónách. Moderné riešenie využíva kombináciu zapustených rozvodov v podlahe alebo strope s povrchovými inštaláciami tam, kde to stavebná konštrukcia vyžaduje.
Revízie elektroinštalácie sú v panelákoch povinné každých päť rokov, pričom pri výmene je nutné dodržať všetky platné normy STN a zabezpečiť ochranu pred úrazom elektrickým prúdom pomocou prúdových chráničov.
Elektroinštalácia v dome - klasický rodinný dom a drevodomy
Elektroinštalácia rodinného domu ponúka väčšiu flexibilitu pri návrhu rozvodov. Na rozdiel od bytov môžeme vodiče viesť po celej ploche objektu, vrátane podkrovia či suterénu. Projekt elektroinštalácie domu musí zohľadniť rozloženie miestností, umiestnenie spotrebičov s vyšším príkonom (tepelné čerpadlo, elektrický bojler, sauna) a budúce rozšírenia - napríklad nabíjaciu stanicu pre elektromobil.
V klasických murovaných domoch sa elektroinštalácia v dome realizuje zapusteným spôsobom - vodiče sa vedú v drážkach pod omietkou alebo v inštalačných rúrkach v konštrukčnej vrstve podlahy. Takéto riešenie je estetické a chráni vodiče pred mechanickým poškodením.
Elektroinštalácia v drevodome vyžaduje odlišný prístup. Drevo ako horľavý materiál kladie prísnejšie požiadavky na protipožiarnu ochranu. Vodiče sa vedú v kovových ohybných chráničkách alebo oceľových rúrkach, prechody stenami majú protipožiarne tesnenia. V drevostavbách sa často využíva inštalácia vedená v dutinách predstien alebo pod podlahou, čo umožňuje jednoduchú prístupnosť pri prípadných úpravách.
Inteligentné elektroinštalácie - moderné trendy
Éra smart home prináša úplne nový rozmer elektrických inštalácií. Inteligentné elektroinštalácie umožňujú centrálne ovládanie osvetlenia, vykurovania, žalúzií či zabezpečovacích systémov prostredníctvom aplikácie v telefóne. Systém KNX, ktorý je štandardom v tejto oblasti, vyžaduje špeciálne programovanie a konfiguráciu jednotlivých komponentov.
Pri návrhu inteligentných rozvodov je nutné viesť okrem napájacích vodičov aj dátové káble, zabezpečiť dostatok miesta v rozvádzači pre prvky riadenia a naplánovať pozície senzorov. Investícia do takéhoto systému je vyššia, no energetické úspory a komfort používania sa vracajú počas niekoľkých rokov.
Postup elektroinštalácie krok za krokom
Projekt elektroinštalácie domu - základ úspešnej realizácie
Každá kvalitná elektroinštalácia začína projektovou dokumentáciou. Projekt elektroinštalácie domu nie je len formalitou pre stavebný úrad - je to presný návod pre elektrikára, ktorý vychádza z potrieb obyvateľov a technických možností objektu.

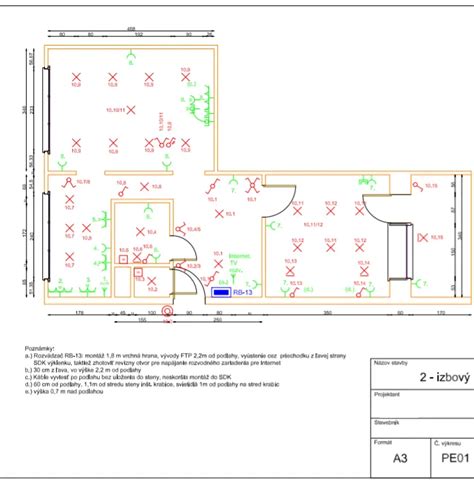

Dobrý projekt obsahuje jednopólové schémy rozvádzačov, situačné výkresy s umiestnením svetelných bodov, zásuviek a vypínačov, výpočet potrebného príkonu a návrh ochrán. Projektant musí zohľadniť funkčné celky - každý okruh by mal byť samostatne istený, aby porucha v jednej miestnosti neohrozila celý objekt.
Pri projektovaní sa počíta s rezervou najmenej 30 % na budúce rozšírenie. Typická chyba je poddimenzovanie hlavného ističa alebo nedostatočný počet zásuvkových okruhov. V kuchyni, kde sa sústreďuje najviac spotrebičov, odporúčame minimálne tri samostatné okruhy.
Povrchová vs. zapustená elektroinštalácia
Povrchová elektroinštalácia sa realizuje v plastových alebo kovových lištách priamo na povrchu steny. Táto metóda je výhodná pri rekonštrukcii elektroinštalácie, kde nechceme narušiť existujúce omietky. Vhodná je do garáží, pivníc, dielní či technických miestností. Nevýhodou je menšia estetickosť a vyššia náchylnosť na mechanické poškodenie.
Zapustená elektroinštalácia znamená vedenie vodičov v inštalačných rúrkach pod omietkou alebo v konštrukcii stavby. Tento spôsob zabezpečuje maximálnu ochranu vodičov a estetický vzhľad interiéru. Vyžaduje si však starostlivé frézovanie drážok a následné zapravenie omietkou. Pri výbere tejto metódy je nutné dodržať predpísané inštalačné zóny - zvisle alebo vodorovne od vypínačov a zásuviek, aby bolo možné vodiče v budúcnosti nájsť bez poškodenia steny.
Realizácia a bezpečnostné opatrenia
Samotná realizácia prebieha v niekoľkých fázach. Po odfrézovaní drážok sa osadzujú krabice pre vypínače a zásuvky, ukladajú sa inštalačné rúrky a pretahujú vodiče. Všetky spoje sa vytvárajú v krabiciach - nikdy sa nesmie spájať vodič priamo v omietke alebo betóne. Používajú sa svorkovnice alebo lisovanie koncovkami.

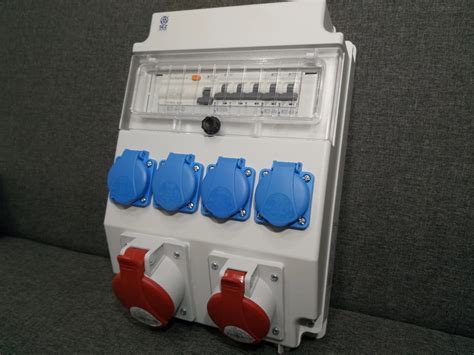

Rozvádzač osadzuje certifikovaný elektrikár, ktorý presne označí všetky obvody a nainštaluje hlavný istič a prúdové chrániče. Moderné rozvádzače majú modulárnu konštrukciu, ktorá umožňuje jednoduché rozšírenie o ďalšie istenia.
Po dokončení montáže nasledujú revízie elektroinštalácie. Revízny technik vykoná meranie izolačných odporov, účinnosti ochranných opatrení a funkčnosti prúdových chráničov. Výsledkom je revízna správa elektroinštalácie, ktorá potvrdzuje, že elektroinštalácia spĺňa bezpečnostné požiadavky a je pripravená na pripojenie k distribučnej sieti.
Drážky a vedenie káblov v stene
Drážky na vedenie káblov sú základom každej elektroinštalácie a patria medzi práce, ktoré ovplyvnia nielen funkčnosť, ale aj budúcu bezpečnosť domu. Káble je možné viesť po povrchu steny, čo sa hodí pri dočasných alebo rekonštrukčných riešeniach, alebo elegantnejšie priamo v stene. Pri drážkovaní je nevyhnutné dbať na správnu hĺbku aj šírku drážok - káble musia mať dostatok priestoru, nesmú sa lámať ani stláčať, zároveň však nesmie dôjsť k výraznému narušeniu statiky konštrukcie.
Horizontálne vedenie: káble sa vedú vždy v jednotnej výške - typicky 30 cm nad podlahou alebo 30 cm pod stropom. Tento systém zabezpečuje prehľadnosť a eliminuje riziko neúmyselného navŕtania kábla.
Vertikálne vedenie: zo zásuviek a vypínačov smerujú káble vždy priamo nahor alebo nadol. Nikdy sa nesmú viesť šikmo, pretože by sa neskôr ťažko hľadali a opravovali.
Hĺbka drážky: bežne 2 až 3 cm v závislosti od priemeru kábla. Pri hrubších kábloch je potrebné zvoliť väčšiu hĺbku, vždy však v súlade s normami a bez oslabovania steny.
Rozvody elektriny v podlahe a pod stropom
Rozvody elektriny nemusia viesť len v stenách, často je praktickejšie ich umiestnenie do podlahy alebo pod strop. Káble sa v takom prípade ukladajú do chráničiek, známych ako husí krk, ktoré ich chránia pred poškodením a umožňujú ich jednoduché pretiahnutie. V podlahe sa rozvody využívajú najmä pri novostavbe alebo rozsiahlej rekonštrukcii, keď sa káble ukladajú priamo do betónového poteru. Pod stropom sa zas uplatnia pri montáži sadrokartónových podhľadov; toto riešenie je flexibilné, ponúka jednoduchý prístup pri opravách a umožňuje kedykoľvek doplniť ďalšiu kabeláž bez veľkých stavebných zásahov.
Pri ukladaní káblov do podlahy nikdy nezabudnite presne zakresliť ich trasu do projektovej dokumentácie.
Ukladanie káblov do zeme
Ukladanie káblov do zeme je nevyhnutné vždy, keď vediete elektrinu k záhradnému domčeku, garáži alebo inému samostatne stojacemu objektu. Tento spôsob prívodu je spoľahlivý a chráni káble pred mechanickým poškodením aj poveternostnými vplyvmi, vyžaduje však dodržiavanie prísnych noriem a starostlivý postup. Správne vykonaná pokládka zabezpečí dlhú životnosť rozvodov a bezpečnú prevádzku bez rizika skratu alebo poruchy.
Hĺbka výkopu: výkop by mal byť minimálne 70 cm hlboký, pri pojazdných plochách alebo cestách sa odporúča ešte viac.
Pieskové lôžko: kábel sa ukladá do vrstvy piesku a následne zasype, aby bol chránený pred ostrými kameňmi a tlakom zeminy.
Výstražná fólia: približne 30 cm nad uloženým káblom sa kladie farebná fólia, ktorá upozorní na rozvod pri budúcich prácach v zemi.
Pri vonkajších rozvodoch sa odporúča vždy používať kábel typu CYKY, ktorý je odolný voči vlhkosti aj mechanickému zaťaženiu. Pre zvýšenie bezpečnosti ho ukladajte do chráničky určenej na vonkajšie použitie, ktorá odolá vlhku, mrazu aj pohybom pôdy.

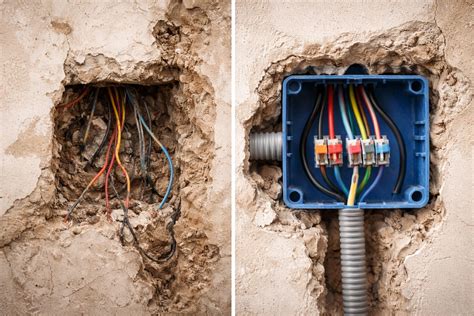

Elektroinštalačné krabice a spájanie káblov
Elektroinštalačné krabice slúžia ako centrálne miesto, kde sa spájajú jednotlivé káble a kde sa zároveň zabezpečuje ich ochrana aj prehľadné usporiadanie. Môžu byť zapustené do steny, čo pôsobí esteticky a hodí sa do obytných priestorov, alebo povrchové, ktoré nájdu uplatnenie skôr v dielňach, garážach či technických miestnostiach.

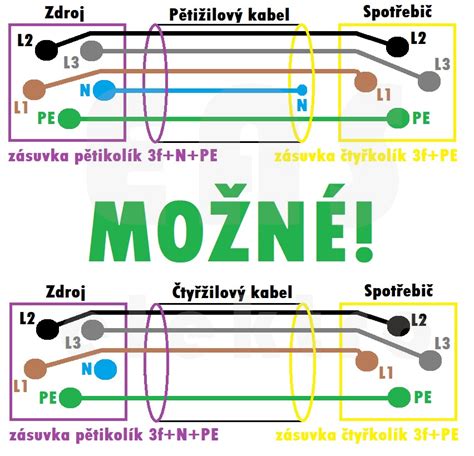

Pri spájaní káblov je nevyhnutné používať kvalitné svorky a vždy dodržiavať farebné označenie vodičov podľa platných noriem:
| Farba vodiča | Označenie | Funkcia |
|---|---|---|
| Modrá | N | Pracovný nulový vodič |
| Hnedá / čierna | L | Fázový vodič |
| Zelenožltá | PE | Ochranný vodič |
Sériová podomietková spojovacia krabica je elektrická súčasť určená na inštaláciu do stien na efektívne zabezpečenie elektrických káblových spojov. Umožňuje spojenie viacerých krabíc do série, čo je užitočné pri inštalácii viacerých zásuviek alebo vypínačov vedľa seba. Podomietková montáž robí káblové spojenia takmer neviditeľnými, čo zaručuje estetický vzhľad. Montáž pomocou skrutiek alebo vzpery (montážne príslušenstvo nie je súčasťou dodávky). Krabica je vybavená 10 vstupmi na zadnej strane, čo umožňuje jednoduchšiu a bezpečnejšiu inštaláciu a tiež pohodlné vedenie káblov. Okrem toho má produkt priechodku cez prelamovací otvor a priechodku cez trysku, čo ho robí vhodným pre rúry a káble s priemerom 20 mm. Produkt je vyrobený z plastu v bielej farbe. Je okrúhly, s priemerom 68 mm.
Pri obklade s bežnou hmotnosťou a s rozmerom do 600 × 600 mm nie je potrebné realizovať žiadne špeciálne opatrenia. Je potrebné dodržať len požiadavky pre steny s obkladom. Profily R-CW (stojky) sa upravia tak, aby boli o 10 až 15 mm kratšie, ako je vzdialenosť medzi podlahovými a stropnými profilmi R-UW. Profily R-CW (okrem prípadov v predchádzajúcom kroku) zostávajú v profiloch R-UW voľne nasunuté (bez vzájomného zoskrutkovania). Na kotvenie umývadla sa použije na to určený držiak. Po dokončení montáže profilov možno pristúpiť k oplášteniu priečok sadrokartónovými doskami z prvej strany. Dosky sa skracujú na požadovaný rozmer niekoľkonásobným narezaním podľa pravítka a následným zlomením v mieste rezu cez hranu. Po dokončení opláštenia priečky z prvej strany sa do jej dutiny zabudujú jednotlivé inštalačné vedenia. Elektroinštalácia sa pretiahne zvislými profilmi R-CW cez tzv. H-prelisy. Do opláštenia sa namontujú elektroinštalačné krabice. Následne sa nainštaluje podomietková nádržka (napr. produkt od Geberitu), ktorá sa kombinuje so zaveseným WC. Pripevnená nádržka sa pripojí na rozvody vody a kanalizácie. Pri následnom opláštení sadrokartónovou doskou treba dbať na to, aby doska tesne lícovala s nosnou konštrukciou montážneho prvku nádržky. Po dokončení hydroizolačného náteru sa zmontuje konštrukcia krytu.
Inštalačná krabica KO125 s viečkom je univerzálna rozvodná krabica určená na ochranu a organizáciu elektrických spojov. Inštalačná krabica PK60 je určená na montáž schodiskového LED osvetlenia, čím zabezpečuje estetické a bezpečné riešenie elektroinštalácie. Prístrojová krabica KP 64/4L_NA je určená na inštaláciu elektroinštalačných prvkov do stien s možnosťou prepojenia viacerých modulov. Inštalačná krabica K-SD BFD 60 v oranžovej farbe je vyrobená z odolného plastu a určená na montáž do betónu. Inštalačná krabica KO100E s viečkom je univerzálna elektroinštalačná krabica určená na rozvod a ochranu elektrických spojov. Inštalačná krabica KU 68 (6400-231/3) je univerzálna podomietková krabica určená na montáž vypínačov, zásuviek a iných elektroinštalačných prvkov. Inštalačná krabica KT 250/1 KB, pod omietku (KOPOS) je určená na montáž elektrických rozvodov, vypínačov a zásuviek v murovaných stenách. Inštalačná krabica KU 68/71L1 do sadrokartónu (SDK) je určená na montáž vypínačov, zásuviek a elektroinštalačných prvkov do sadrokartónových stien. Inštalačná krabica KO125E s viečkom je univerzálna elektroinštalačná krabica určená na ochranu a rozvod elektrických spojov. Inštalačná krabica Legrand do sadrokartónu 3 x 2 moduly s hĺbkou 50 mm je ideálna pre montáž vypínačov a zásuviek v suchých stenách. Inštalačná krabica KO97 s viečkom je univerzálna elektroinštalačná krabica určená na ochranu a rozvod elektrických spojov. Výsuvná krabica na bleskozvod je určená na bezpečné spojenie a kontrolu uzemňovacieho systému bleskozvodu. Inštalačná krabica KI 68/1, jednoitá s dvojitým krytom je určená na montáž vypínačov a zásuviek do SDK. Inštalačná krabica KPR 68, hlboká je určená na montáž vypínačov, zásuviek a iných elektroinštalačných prvkov pod omietku. Inštalačná krabica KP 68/2 je dvojitá krabica určená na montáž vypínačov, zásuviek a iných elektroinštalačných prvkov pod omietku. Prístrojová krabica KP 68, 6400-301 bez stredového trňa je určená na montáž elektroinštalačných prvkov do stien. Inštalačná krabica KP 68 KA pod omietku je určená na montáž vypínačov, zásuviek a elektroinštalačných prvkov do sadrokartónových alebo murovaných stien. Inštalačná krabica KUP 68H-231/3 je určená na zapustenú montáž elektroinštalácií do stien. Inštalačná krabica KPR 68/D_KA, hlboká je určená na podomietkovú montáž vypínačov, zásuviek a iných elektroinštalačných prvkov. Krabica KUP 68 LA/1 do sadrokartónu - Naše krabice do sadrokartónu majú rôzne veľkosti a ľahku a modernú inštaláciu a tvar krabice. Krabica KUP 68 LA/5 päťnásobná do sadrokartónu - Naše krabice do sadrokartónu majú rôzne veľkosti a ľahku a modernú inštaláciu a tvar krabice. Krabica 200x130x60 zapustená pre EP svorkovnicu 3203-T - Naše krabice do sadrokartónu majú rôzne veľkosti a ľahku a modernú inštaláciu a tvar krabice. Krabica do sadrokartónu 110x110x60 3251 - Naše krabice do sadrokartónu majú rôzne veľkosti a ľahku a modernú inštaláciu a tvar krabice. Krabica do sadrokartónu 170x110x60 3252 - Naše krabice do sadrokartónu majú rôzne veľkosti a ľahku a modernú inštaláciu a tvar krabice. Krabica do sadrokartónu 200x130x60 3253 - Naše krabice do sadrokartónu majú rôzne veľkosti a ľahku a modernú inštaláciu a tvar krabice. Krabica KUP 68H-231/3 LP SK do sadrokartónu - Naše krabice do sadrokartónu majú rôzne veľkosti a ľahku a modernú inštaláciu a tvar krabice. Krabica KUP 68 LA/2 dvojnásobná do sadrokartónu - Naše krabice do sadrokartónu majú rôzne veľkosti a ľahku a modernú inštaláciu a tvar krabice. Krabica KUP 68 LA/3 trojnásobná do sadrokartónu - Naše krabice do sadrokartónu majú rôzne veľkosti a ľahku a modernú inštaláciu a tvar krabice. Krabica KUP 68 LA/4 štvornásobná do sadrokartónu - Naše krabice do sadrokartónu majú rôzne veľkosti a ľahku a modernú inštaláciu a tvar krabice.
Najčastejšie chyby pri príprave elektroinštalácie
- Vedenie káblov šikmo: výrazne komplikuje orientáciu pri opravách a úpravách, často vedie k ich neúmyselnému navŕtaniu.
- Príliš plytké drážky: kábel je nedostatočne chránený, môže sa poškodiť omietkou alebo aj pri bežnom vŕtaní poličky.
- Chýbajúca chránička: najmä pri kábloch v podlahe alebo v zemi bez ochrany klesá ich životnosť a zvyšuje sa riziko poruchy.
- Podcenenie počtu zásuviek: vedie k častému používaniu rozdvojok a predlžovačiek, ktoré zbytočne zaťažujú sieť a zvyšujú riziko preťaženia aj požiaru.
Cena elektroinštalácie
Otázka nákladov patrí k najčastejšie diskutovaným témam pri plánovaní rekonštrukcie. Cena elektroinštalácie rodinného domu sa odvíja od veľkosti objektu, typu zvolenej inštalácie a požadovaného štandardu. Pri novostavbe rodinného domu s rozlohou 120 m² sa pohybuje orientačná suma od 4 000 do 8 000 eur vrátane materiálu a práce.
Elektroinštalácia v dome cena závisí od komplexnosti projektu. Základná inštalácia zahŕňa rozvádzač, osvetlenie, zásuvky a pripojenie sporáka. Ak pridáme inteligentné ovládanie, zabezpečovací systém, podlahové kúrenie alebo fotovoltaiku, náklady stúpnu o ďalších 30 až 50 %.
Cenník elektroinštalácie ovplyvňuje aj výber materiálu. Kvalitné vypínače a zásuvky renomovaných značiek stoja viac než základné verzie, no ich životnosť a bezpečnosť sú neporovnateľné. Pri výbere vodičov sa oplatí investovať do medených vodičov s vyšším prierezom - rezerva môže v budúcnosti ušetriť nákladnú výmenu.
Cena elektroinštalácie pri rekonštrukcii bytu je výhodnejšia než pri dome vďaka menšej ploche. Výmena elektroinštalácie v byte trojizbového panelákového bytu stojí približne 2 500 až 4 500 eur. Rekonštrukcia elektroinštalácie zahŕňa odstránenie starých rozvodov, vyfrézovanie nových drážok tam, kde je to možné, osadenie nového rozvádzača a kompletnú revíziu.
Ako na to: Výber správneho ističa
Prečo sa obrátiť na odborníka
Elektrina neodpúšťa chyby. Nesprávne dimenzovaný vodič môže spôsobiť požiar, chýbajúca ochrana pred úrazom elektrickým prúdom môže ohroziť život. Amatérska elektroinštalácia bez potrebných znalostí noriem a predpisov je hazardom nielen s majetkom, ale hlavne so zdravím obyvateľov.
Profesionálna firma disponuje certifikovanými elektrikármi, ktorí poznajú platné normy STN a vedia ich aplikovať v praxi. Majú skúsenosti s rôznymi typmi objektov - od panelových bytov cez rodinné domy až po inteligentné systémy. Zabezpečia nielen samotnú montáž, ale aj projektovú dokumentáciu, revízne správy a poradenstvo pri výbere materiálu.
Elektroinštalácie realizované odbornou firmou majú zákonom stanovenú záruku. V prípade akejkoľvek poruchy máte istotu, že bude odstránená bez ďalších nákladov. Elektroinštalácie od overených špecialistov znamenajú bezpečnosť a pokoj pri užívaní objektu.
Firmy špecializujúce sa na elektroinštalácie sa zameriavajú na komplexné riešenia elektrických rozvodov. Od prvého návrhu cez realizáciu až po záverečnú revíziu zabezpečujú transparentný proces s dôrazom na kvalitu a bezpečnosť. Ich certifikovaní elektrikári majú stovky zrealizovaných projektov a vedia poradiť v každej situácii.
