Štartér: Kľúč k Životu Vášho Motora a Žiarivky

Štartér je kľúčovou súčasťou každého spaľovacieho motora, bez ktorej by jednoducho nebolo možné vozidlo uviesť do chodu. Je to v podstate malý, ale veľmi výkonný elektromotor, ktorý má jedinú a presne definovanú úlohu. Jeho hlavnou funkciou je po otočení kľúčom alebo stlačení štartovacieho tlačidla roztočiť kľukový hriadeľ motora na dostatočne vysoké otáčky. Tieto otáčky sú nevyhnutné na to, aby sa v spaľovacích komorách vytvoril dostatočný kompresný tlak, došlo k vstreknutiu paliva a následnému zapáleniu zmesi. Len vďaka tomuto počiatočnému impulzu sa motor dokáže "chytiť" a začať pracovať samostatne.

Hoci štartér používaný v rôznych typoch vozidiel má rôzne formy, ich jednosmerné motory sú v zásade podobné. Hlavným rozdielom je, že prevodový mechanizmus a ovládacie zariadenie sú odlišné. Okrem automobilov, štartéry nájdeme aj v žiarivkových svietidlách, kde zohrávajú kľúčovú úlohu pri zapálení výbojky.

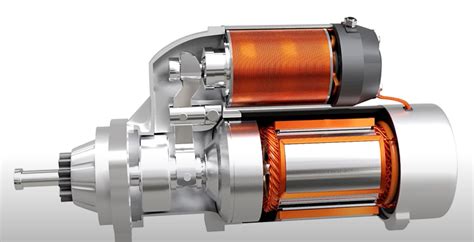

Základy funkcie štartéra v automobile

Štartér je jednou z najdôležitejších súčiastok pre správny rozbeh spaľovacieho motora. Množstvo motorov totiž samo nedokáže vyvinúť dostatočné otáčky na ich uvedenie do kultivovaného chodu. Tomuto limitu sa hovorí aj spúšťacie otáčky a záleží už len od typu daného motora, koľko ich pre rozbeh potrebuje. Zážihový motor si ich pýta od 40 do 150 a vznetový od 80 až do 200. S uľahčením dosiahnutia tohto čísla významne pomáha štartér.

Ako štartér prebúdza motor k životu

Celý proces spustenia motora je komplexný, ale štartér v ňom hrá absolútne neoddeliteľnú úlohu. Keď vodič aktivuje štartovací mechanizmus, štartér sa na okamih spojí s ozubeným vencom zotrvačníka motora. Následne vyvinie obrovský krútiaci moment, ktorý prekoná odpor motora a roztočí ho. Len čo motor dosiahne požadované otáčky a začne pracovať vlastnou silou, štartér sa automaticky odpojí. Tým sa zabráni jeho poškodeniu vysokými otáčkami motora a zabezpečí sa jeho ochrana.

Technicky štartér motora nepatrí k náročným dielom. Jedná sa o menšie zariadenie, ktoré funguje nasledovne: Pri otočení kľúča do štartovacej polohy sa z neho vysunie pastorok, ktorého ozubenie presne zapadá do ozubenia zotrvačníka. V tom sa vďaka elektromotoru pastorok roztočí, čím uvedie do pohybu aj zotrvačník. Následné uvoľnenie kľúča ukončí mechanické spojenie, vypne elektromotor štartéru a pastorok sa vracia späť do svojej pôvodnej polohy.

Elektrický obvod štartéra: Srdce systému

Elektrický obvod štartéra je robustný a navrhnutý tak, aby zvládal veľmi vysoké prúdové zaťaženie. Jeho hlavnými komponentmi sú samotný motor štartéra, solenoid (tiež známy ako spínacia cievka alebo magnetický spínač) a silové káble. Batéria vozidla je primárnym zdrojom energie, ktorá dodáva štartéru potrebný prúd.

Solenoid má dvojakú funkciu. Po prvé, funguje ako relé pre vysoký prúd, spínajúc masívny prúd z batérie priamo do elektromotora štartéra. Po druhé, mechanicky vysúva pastorok (malé ozubené koliesko) na hriadeli štartéra. Toto ozubené koliesko sa následne zasunie do ozubeného venca na zotrvačníku motora. Bez správnej funkcie solenoidu by štartér nemohol efektívne spustiť motor. Kľúčovým prvkom je už spomínaný pastorok, ktorý je namontovaný na hriadeli štartéra. Tento pastorok sa vyznačuje špeciálnou konštrukciou s voľnobežkou (často nazývanou aj Bendix). Voľnobežka je navrhnutá tak, aby po naštartovaní motora a jeho dosiahnutí vyšších otáčok automaticky odpojila pastorok od zotrvačníka. Tým sa chráni štartér pred pretáčaním a poškodením.

Ďalšími dôležitými mechanickými časťami sú puzdrá alebo ložiská, ktoré zabezpečujú hladké otáčanie hriadeľa štartéra. Tieto komponenty sú vystavené značnému opotrebovaniu a ich stav má priamy vplyv na životnosť a spoľahlivosť celého zariadenia.

"Skutočný výkon vozidla sa neprejavuje len na ceste, ale už v momente, keď sa motor po prvýkrát prebudí k životu. Tu začína príbeh o sile a spoľahlivosti."

Typy štartérov v automobiloch a ich špecifiká

S vývojom automobilovej techniky sa vyvíjali aj štartéry. Dnes existuje niekoľko základných typov, ktoré sa líšia konštrukciou, výkonom a účelom. Pochopenie týchto rozdielov je kľúčové pre správny výber a údržbu.

Klasické štartéry: S reduktorom a bez reduktora

Tradičné štartéry, ktoré nájdeme vo väčšine starších vozidiel a mnohých súčasných modeloch, sa delia na dva hlavné typy: s reduktorom a bez reduktora.

• Štartéry bez reduktora: Tieto sú staršou a jednoduchšou konštrukciou. Elektromotor priamo poháňa pastorok, ktorý sa spája so zotrvačníkom. Ich hlavnou výhodou je jednoduchosť a robustnosť. Nevýhodou je však, že sú ťažšie, väčšie a pri štarte odoberajú vyšší prúd z batérie. Ich otáčky sú priamo dané otáčkami elektromotora, čo znamená, že pre dosiahnutie potrebného krútiaceho momentu potrebujú silnejší elektromotor.
• Štartéry s reduktorom: Tieto sú dnes oveľa bežnejšie. Medzi elektromotorom a pastorokom je umiestnená prevodovka (reduktor), ktorá znižuje otáčky elektromotora, ale zároveň výrazne zvyšuje krútiaci moment. To umožňuje použiť menší a ľahší elektromotor, ktorý odoberá menej prúdu z batérie, ale stále dokáže dodať dostatočný krútiaci moment na roztočenie motora. Sú efektívnejšie a šetrnejšie k batérii, čo je ich hlavná výhoda. Ich nevýhodou môže byť o niečo vyššia zložitosť a potenciálne viac komponentov, ktoré sa môžu opotrebovať.

Výber medzi týmito dvoma typmi je daný konštrukciou vozidla a požiadavkami výrobcu. Moderné autá takmer výhradne používajú štartéry s reduktorom kvôli ich efektivite a nižšej hmotnosti.

Štartéry pre systémy Start-Stop: Zvýšená odolnosť

S príchodom systémov Start-Stop, ktoré automaticky vypínajú motor pri zastavení (napríklad na križovatke) a opäť ho naštartujú pri uvoľnení brzdového pedála alebo stlačení spojky, sa požiadavky na štartéry dramaticky zvýšili. Klasický štartér nie je navrhnutý na tisíce štartovacích cyklov denne.

Štartéry pre systémy Start-Stop sú špeciálne navrhnuté tak, aby zvládli oveľa vyšší počet štartovacích cyklov počas životnosti vozidla. Sú robustnejšie, majú zosilnené komponenty (napríklad uhlíky, ložiská, solenoid) a často používajú pokročilejšie materiály. Musia byť tiež schopné štartovať motor veľmi rýchlo a ticho, aby sa minimalizoval diskomfort pre vodiča. Tieto štartéry sú neoddeliteľne spojené so špeciálnymi batériami (často AGM alebo EFB), ktoré sú tiež navrhnuté pre hlboké vybíjanie a častejšie štartovanie. Zlyhanie jedného z týchto komponentov môže narušiť funkčnosť celého systému Start-Stop.

Tabuľka porovnania typov štartérov

Vplyv štartéra na celkový výkon a spoľahlivosť

Na prvý pohľad sa môže zdať, že štartér ovplyvňuje len počiatočnú fázu chodu auta. Jeho vplyv je však oveľa rozsiahlejší a dotýka sa mnohých aspektov celkového výkonu, spoľahlivosti a dokonca aj ekonomiky prevádzky vozidla. Zlý stav štartéra môže mať kaskádový efekt na ďalšie systémy.

Priamy vplyv na štartovanie: Rýchlosť a efektivita

Rýchlosť a efektivita štartu motora sú priamo úmerné kondícii štartéra. Silný a spoľahlivý štartér roztočí motor rýchlo a bez zaváhania. To je dôležité nielen pre komfort vodiča, ale aj pre samotný motor. Čím rýchlejšie motor naskočí, tým menej sa namáhajú jeho vnútorné komponenty pri studenom štarte.

V rôznych poveternostných podmienkach je tento vplyv ešte výraznejší. V chladnom počasí je motorový olej hustejší a kladie väčší odpor. Spoľahlivý štartér musí prekonať tento zvýšený odpor, aby motor naštartoval. Zlý štartér môže spôsobiť dlhé a namáhavé štartovanie, čo vedie k nadmernému vybíjaniu batérie a zvýšenému opotrebovaniu samotného štartéra. V horúcom počasí zase môže dôjsť k preťaženiu štartéra v dôsledku prehrievania, najmä pri častom štartovaní v mestskej premávke.

Prepojenie s batériou a alternátorom je neoddeliteľné. Štartér odoberá obrovské množstvo prúdu z batérie. Ak je štartér opotrebovaný alebo má vnútorný skrat, odoberá ešte viac prúdu, čo extrémne zaťažuje batériu a skracuje jej životnosť. Naopak, slabá batéria nedokáže dodať štartéru dostatok energie, čo vedie k pomalému alebo žiadnemu štartovaniu, aj keď je samotný štartér v dobrom stave. Alternátor je potom zodpovedný za dobíjanie batérie po štarte. Ak je batéria neustále preťažovaná zlým štartérom, alternátor musí pracovať usilovnejšie, čo môže skrátiť aj jeho životnosť.

Nepriamy vplyv na komponenty motora: Skryté riziká

Nadmerné namáhanie motora pri zlom štartéri je často prehliadaným aspektom. Keď motor ťažko štartuje, dochádza k dlhšiemu pretáčaniu kľukového hriadeľa, čo zaťažuje ložiská a iné pohyblivé časti ešte pred tým, než sa motor riadne premaže. To môže viesť k predčasnému opotrebovaniu komponentov motora. V procese štartovania motora musí štartér priviesť 300 ~ 400 As (ampér sekúnd) z batérie. Preto, aby sa predišlo nadprúdu alebo poškodeniu batérie, čas spustenia nesmie presiahnuť 5 s. Štartovací čas by nemal byť príliš dlhý pre viacero štartov a pre každý štart by mali byť vyhradené správne intervaly.

Vplyv na životnosť batérie je zrejmý. Neustále hlboké vybíjanie batérie spôsobené problémovým štartérom výrazne skracuje jej celkovú životnosť. Batérie sú navrhnuté na určitý počet štartovacích cyklov a nadmerné zaťaženie tento počet dramaticky znižuje. Môže to viesť k potrebe častejšej výmeny batérie, čo predstavuje dodatočné náklady.

Potenciálne problémy s elektrickým systémom sú tiež reálne. Vysoký prúd odoberaný chybným štartérom môže preťažiť elektrické obvody, poškodiť kabeláž alebo dokonca vyvolať poruchy v iných elektronických systémoch vozidla. To sa prejavuje napríklad blikaním svetiel, zlyhávaním palubnej elektroniky alebo dokonca vypínaním motora.

"Každý štart je testom pre celý elektrický systém vozidla. Spoľahlivý štartér je ako pevný základ, na ktorom stojí celá prevádzka."

Bežné problémy so štartérom a ich diagnostika

Problémy so štartérom patria medzi najčastejšie príčiny porúch vozidiel. Rozpoznať prvé príznaky a správne diagnostikovať problém je kľúčové pre rýchlu a efektívnu opravu. Nečakať, kým štartér úplne zlyhá, môže ušetriť čas aj peniaze.

Príznaky zlyhávajúceho štartéra: Varovné signály

Existuje niekoľko charakteristických príznakov, ktoré naznačujú, že s vaším štartérom nie je niečo v poriadku:

• Pomalé otáčanie motora: Ak sa motor pri štarte otáča pomaly, akoby s námahou, aj keď je batéria plne nabitá, môže to signalizovať problém so štartérom. Môže to byť spôsobené opotrebovanými uhlíkmi, zanesenými ložiskami alebo vnútorným skratom v elektromotore.
• Cvakavý zvuk a žiadna reakcia: Toto je veľmi častý príznak. Keď otočíte kľúčom a počujete len jedno alebo viacero cvaknutí, ale motor sa neroztočí, s najväčšou pravdepodobnosťou je problém so solenoidom štartéra. Solenoid sa pokúša spojiť, ale nedokáže poslať dostatočný prúd do elektromotora, alebo je zaseknutý.
• Žiadna reakcia: Ak sa po otočení kľúčom nestane vôbec nič - žiadne zvuky, žiadne otáčanie motora - môže to byť problém so štartérom, ale aj s batériou, spínacou skrinkou alebo kabelážou. V takom prípade je potrebná podrobná diagnostika.
• Zápach spáleniny: Ak počas pokusu o štartovanie cítite zápach spáleniny, je to vážny signál. Môže to znamenať, že sa prehrieva elektromotor štartéra, dochádza ku skratu vo vinutí alebo sa pália uhlíky. Okamžite prestaňte s pokusmi o štartovanie, aby ste predišli väčším škodám.
• Štartér sa točí, ale motor nie: Ak počujete, že sa štartér točí naprázdno, ale motor sa neroztočí, pravdepodobne je problém s pastorokom alebo voľnobežkou. Sú to spotrebné diely, ktoré sa časom opotrebujú. Ak sú príliš krátke, nedokážu spoľahlivo prenášať prúd, čo vedie k slabému výkonu alebo úplnému zlyhaniu.

Diagnostika zvukom - jeden cvak vs. séria kliknutí

Nie každé cvaknutie hovorí to isté. Elektrotechnici a automechanici to dobre vedia a rovnakú logiku môže pochopiť každý vodič, ak vie, čo počúvať.

• Rýchle, opakované klikanie: Je takmer vždy príznakom nedostatočného napájania. Batéria nemá dostatok energie na to, aby štartér roztočil motor. Solenoid, elektromagnetický spínač, ktorý prepája batériu so štartérom, sa rýchlo otvára a zatvára, no motor zostáva nehybný. Výsledkom je rytmické klopkanie, ktoré väčšina vodičov dôverne pozná. Príčinou môže byť vybitá alebo opotrebovaná batéria, skorodované svorky, uvoľnené káble alebo alternátor, ktorý počas jazdy nedokáže batériu dostatočne dobíjať.
• Jedno razantné, hlučné cvaknutie: Hovorí niečo iné. Elektrina do systému dorazí, solenoid sa pokúsi zapojiť, ale štartér nereaguje tak, ako by mal. To býva charakteristickým prejavom problému priamo so štartérom alebo so štartovacím solenoidom.

Štartér pre žiarivky

Štartér pre žiarivky je súčasťou balenia elektromagnetického predradníka (EMP) a je určený na zapálenie ortuťovej výbojky. Hoci štartér používaný v rôznych typoch vozidiel má rôzne formy, ich jednosmerné motory sú v zásade podobné. Hlavným rozdielom je, že prevodový mechanizmus a ovládacie zariadenie sú odlišné. Každý model vydaný konkrétnym vývojárom má odlišné technické vlastnosti, ale používa sa pre osvetľovacie zariadenia napájané výlučne striedavým prúdom s maximálnou frekvenciou nepresahujúcou 65 Hz. Voliteľný štartér (štartér) je celkom jednoduchý. Prvok je reprezentovaný malou plynovou výbojkou, schopnou vytvárať žeravý výboj pri nízkom tlaku plynu a nízkom prúde. Tento malý sklenený valec je naplnený inertným plynom - zmesou hélia alebo neónu. Do nej sú prispájkované pohyblivé a pevné kovové elektródy.

Konštrukcia štartéra pre žiarivky

Konštrukcie štartérov pre žiarivky majú takmer identické zariadenie:

1. tlmivka;
2. sklenená banka;
3. ortuťové pary;
4. svorky;
5. elektródy;
6. telo;
7. bimetalický kontakt;
8. látka inertného plynu;
9. volfrámové vlákna LDS;
10. kvapka ortuti;
11. oblúkový výboj v žiarovke.

Banka je umiestnená vo vnútri plastového alebo kovového puzdra, ktoré funguje ako ochranný obal. Niektoré vzorky majú navyše špeciálny kontrolný otvor na vrchu veka. Najobľúbenejším materiálom na výrobu blokov je plast. Neustále vystavenie vysokým teplotám mu umožňuje odolať špeciálnemu zloženiu impregnácie - fosforu. Zariadenia sa vyrábajú s párom nôh, ktoré fungujú ako kontakty. Sú vyrobené z rôznych druhov kovov. V závislosti od typu konštrukcie môžu byť elektródy symetrické pohyblivé alebo asymetrické s jedným pohyblivým prvkom. Ich vodiče prechádzajú cez objímku lampy. Paralelne k elektródam banky je pripojený kondenzátor s kapacitou 0,003-0,1 μF. Ide o dôležitý prvok, ktorý znižuje úroveň rádiového rušenia a podieľa sa aj na procese rozsvietenia lampy.

Princíp činnosti štartéra pre žiarivky

Privedením sieťového napájania do osvetľovacieho zariadenia prechádza napätie cez závity plyn LL a vlákno vyrobené z monokryštálov volfrámu. Ďalej sa privádza ku kontaktom štartéra a vytvára medzi nimi žeravý výboj, pričom žiara plynného média sa reprodukuje jeho zahrievaním. Keďže zariadenie má ďalší kontakt - bimetalický, reaguje aj na zmeny a začína sa ohýbať, čím mení svoj tvar. Táto elektróda teda uzatvára elektrický obvod medzi kontaktmi. Veľkosť prúdu generovaného žeravým výbojom sa pohybuje od 20 do 50 mA, čo je dosť na zahriatie bimetalovej elektródy, ktorá je zodpovedná za uzavretie obvodu. Uzavretý obvod vytvorený v elektrickom obvode luminiscenčného zariadenia vedie prúd cez seba a ohrieva volfrámové vlákna, ktoré zase začnú vyžarovať elektróny zo svojho zahriateho povrchu. Týmto spôsobom sa vytvára termionická emisia. Súčasne sa ortuťové pary vo valci zahrievajú.

Výsledný tok elektrónov pomáha znížiť napätie aplikované zo siete na kontakty štartéra približne o polovicu. Stupeň žeravého výboja začína klesať spolu s teplotou žeravenia. Bimetalová doska znižuje stupeň jej deformácie, čím sa otvára reťaz medzi anódou a katódou. Tok prúdu cez túto oblasť sa zastaví. Zmena jeho indikátorov vyvoláva výskyt elektromotorickej sily indukcie vo vnútri cievky tlmivky vo vodivom obvode. Bimetalový kontakt okamžite reaguje vytvorením krátkodobého výboja v obvode, ktorý je k nemu pripojený: medzi volfrámovými LL vláknami. Jeho hodnota dosahuje niekoľko kilovoltov, čo je dosť na to, aby preniklo do inertného prostredia plynov so zahriatymi ortuťovými parami. Medzi koncami lampy sa vytvorí elektrický oblúk, ktorý vytvára ultrafialové žiarenie.

Keďže toto spektrum svetla nie je pre ľudí viditeľné, dizajn lampy obsahuje fosfor, ktorý pohlcuje ultrafialové žiarenie. Výsledkom je vizualizácia štandardného svetelného toku. Keď sa prúd v obvode zmení alebo úplne zastaví, zmeny magnetického toku cez povrch dosky nastávajú úmerne, čo obmedzuje tento obvod a vedie k budeniu samoindukčného emf v tomto obvode. Napätie na štartéri zapojenom paralelne so žiarovkou však nestačí na vytvorenie doutnavého výboja, preto elektródy zostávajú počas zapnutej žiarivky v otvorenej polohe.

Typy štartovacích zariadení pre žiarivky

V závislosti od prevádzkového algoritmu sú štartovacie zariadenia rozdelené do troch hlavných typov: elektronický, tepelný a žeravý výboj. Napriek tomu, že mechanizmy majú rozdiely v konštrukčných prvkoch a princípoch fungovania, vykonávajú rovnaké možnosti.

Elektronický štartér

Procesy reprodukované v kontaktnom systéme štartéra nie sú kontrolovateľné. Na ich fungovanie má navyše významný vplyv teplotný režim prostredia. Napríklad pri teplotách pod 0 °C sa rýchlosť ohrevu elektród spomalí, a preto bude prístroju trvať dlhšie, kým zasvieti svetlo. Taktiež pri zahrievaní môžu byť kontakty navzájom spájkované, čo vedie k prehriatiu a zničeniu cievok lampy, t.j. jej poškodenie. Väčšina modelov elektronických predradníkov pre LDS je založená na mikroobvode UBA 2000T. Tento typ zariadenia vám umožňuje eliminovať prehriatie elektród, čím sa výrazne zvyšuje životnosť kontaktov lampy a tým aj doba jej prevádzky. Aj správne fungujúce zariadenia sa zvyknú časom opotrebovať. Zachovávajú žiaru kontaktov lampy dlhšie, čím znižujú jej výrobnú životnosť. Na odstránenie tohto druhu nedostatkov v polovodičovej mikroelektronike štartérov sa použili zložité konštrukcie s mikroobvodmi. Umožňujú obmedziť počet cyklov procesu simulácie zatvárania štartovacích elektród.

Vo väčšine vzoriek prezentovaných na trhu pozostáva návrh obvodu elektronického štartéra z dvoch funkčných jednotiek: schéma riadenia a vysokonapäťová spínacia jednotka. Príkladom je mikroobvod elektronického zapaľovača UBA2000T od PHILIPS a vyrobený vysokonapäťový tyristor TN22 STMicroelectronics. Princíp činnosti elektronického štartéra je založený na otvorení okruhu zahrievaním. Niektoré vzorky majú významnú výhodu - možnosť pohotovostného režimu zapaľovania. Otváranie elektród sa teda uskutočňuje v požadovanej napäťovej fáze a za podmienok optimálnych teplotných indikátorov na zahrievanie kontaktov. Polovodičové prvky elektronického predradníka musia byť vhodné pre kľúčové výkonové charakteristiky, a to pomer hodnoty výkonu a sieťového napätia pripojeného osvetľovacieho zariadenia. Je dôležité, že ak sa lampa pokazí a neúspešné pokusy o spustenie tohto typu, mechanizmus sa vypne, ak ich počet (pokusov) dosiahne 7. Preto nemôže byť reč o predčasnom zlyhaní elektronického štartéra. Hneď ako sa žiarovka vymení za funkčnú, zariadenie bude môcť obnoviť proces spúšťania LL. Jedinou nevýhodou tejto úpravy je vysoká cena.

Tepelný štartér (termobimetalický)

Kľúčovou charakteristickou črtou tepelných zapaľovačov je dlhá doba nábehu LL. Počas prevádzky takýto mechanizmus využíva veľa elektriny, čo negatívne ovplyvňuje jeho energetickú náročnosť. Tepelný štartér sa tiež nazýva termobimetalický. K zahrievaniu kontaktov dochádza pomalšie, čo efektívne ovplyvňuje činnosť osvetľovacieho zariadenia v prostredí s nízkou teplotou. Spravidla sa tento typ používa v podmienkach nízkej teploty. Prevádzkový algoritmus sa výrazne líši od analógov iných typov. V prípade výpadku prúdu sú elektródy prístroja v uzavretom stave, pri aplikácii vzniká impulz s vysokým napätím.

Mechanizmus žeravého výboja

Štartovacie mechanizmy na princípe žeravého výboja majú vo svojej konštrukcii bimetalové elektródy. Sú vyrobené z kovových zliatin s rôznymi koeficientmi lineárnej rozťažnosti pri zahrievaní platne. Nevýhodou zapaľovača žeravým výbojom je nízka úroveň napäťového impulzu, preto nie je zapaľovanie LL dostatočne spoľahlivé. Možnosť zapálenia lampy je určená trvaním predchádzajúceho ohrevu katód a prúdom pretekajúcim osvetľovacím zariadením v okamihu otvorenia kontaktného obvodu štartéra. Ak štartér nerozsvieti lampu pri prvom potiahnutí, bude automaticky opakovať pokusy, kým sa lampa nerozsvieti. Preto sa takéto zariadenia nepoužívajú pri nízkych teplotách alebo nepriaznivých klimatických podmienkach, napríklad pri vysokej vlhkosti. Ak nie je zabezpečená optimálna úroveň ohrevu kontaktného systému, lampa sa zapáli dlho alebo sa poškodí. Podľa noriem GOST by čas, ktorý strávi štartér na zapaľovaní, nemal presiahnuť 10 sekúnd.

Úloha kondenzátora v obvode štartéra pre žiarivky

Štartovacie zariadenia, ktoré vykonávajú svoje funkcie pomocou tepelného princípu alebo žeravého výboja, sú nevyhnutne vybavené prídavným zariadením - kondenzátorom. Kondenzátor je umiestnený v kryte zariadenia paralelne s jeho katódami. Tento prvok rieši dva kľúčové problémy:

• Znižuje stupeň elektromagnetického rušenia vytváraného v oblasti rádiových vĺn. Vznikajú v dôsledku kontaktu medzi systémom štartovacích elektród a elektródami tvorenými lampou.
• Ovplyvňuje proces zapaľovania žiarivky.

Tento dodatočný mechanizmus znižuje veľkosť impulzného napätia generovaného pri otvorení katód štartéra a predlžuje jeho trvanie. Kondenzátor znižuje pravdepodobnosť prilepenia kontaktu. Ak zariadenie nemá kondenzátor, napätie na lampe sa zvyšuje pomerne rýchlo a môže dosiahnuť niekoľko tisíc voltov. Takéto podmienky znižujú spoľahlivosť zapaľovania lampy. Pretože použitie odrušovacieho zariadenia neumožňuje dosiahnuť úplné vyrovnanie elektromagnetického rušenia, sú na vstupe obvodu zavedené dva kondenzátory, ktorých celková kapacita je najmenej 0,016 μF. V obvode so štartérom, ako dodatočný spôsob zníženia rádiového rušenia, možno použiť vyvážené tlmivky s vinutím rozdeleným na identické úseky s rovnakým počtom závitov navinutých na spoločné zariadenie - jadro. Dnes vyrábané predradníky majú prefabrikovaný tyčový dizajn. Magnetický drôt je vyrezaný z oceľových plechov. Takéto tlmivky majú spravidla dve symetrické vinutia. Všetky oblasti cievky sú zapojené do série s jedným z kontaktov lampy.

Nevýhody štartérov pre žiarivky

Hlavnou nevýhodou štartérov je nespoľahlivosť dizajnu. Porucha spúšťacieho mechanizmu vyvoláva falošný štart - pred začiatkom plnohodnotného svetelného toku sa vizualizuje niekoľko zábleskov svetla. Takéto problémy znižujú životnosť volfrámových vlákien žiarovky. Štartéry vytvárajú značné straty energie a znižujú účinnosť zariadenia lampy. Nevýhody tiež zahŕňajú závislosť na napätí a výrazné kolísanie doby odozvy elektród. Pri žiarivkách je časom pozorovaný nárast prevádzkového napätia, pri štartéri naopak platí, že čím je životnosť dlhšia, tým je napätie zapaľovania žeravým výbojom nižšie. Ukazuje sa teda, že zapnutá lampa môže vyvolať svoju činnosť a spôsobiť zhasnutie svetla. Otvorené kontakty štartéra opäť rozsvietia svetlo. Všetky tieto procesy prebiehajú v zlomku sekundy a používateľ môže pozorovať iba blikanie.

Pulzujúci efekt spôsobuje podráždenie sietnice a tiež vedie k prehriatiu induktora, zníženiu jeho životnosti a poruche lampy. Rovnaké negatívne dôsledky sa očakávajú od výrazného rozšírenia času kontaktného systému. Často nestačí úplne predhriať katódy lámp. V dôsledku toho sa zariadenie rozsvieti po reprodukovaní niekoľkých pokusov, ktoré sú sprevádzané zvýšeným trvaním prechodových procesov. Ak je štartér pripojený k okruhu s jednou žiarovkou, potom neexistuje spôsob, ako znížiť pulzáciu svetla. Aby sa znížil negatívny vplyv, odporúča sa používať tento druh obvodu iba v miestnostiach, kde sa používajú skupiny lámp (každá 2-3 vzorky), ktoré musia byť zahrnuté v rôznych fázach trojfázového obvodu.

Vysvetlenie hodnôt označovania štartérov pre žiarivky

Pre štartovacie modely domácej a zahraničnej výroby neexistuje všeobecne akceptovaná skratka. Preto budeme uvažovať o základoch notácie samostatne. Dekódovanie hodnoty 90C-220 vyzerá takto: štartér pracujúci s luminiscenčnými vzorkami, ktorých výkon je 90 W a menovité napätie je 220 V. Podľa noriem GOST je dekódovanie alfanumerických hodnôt [ХХ][С]-[ХХХ] vytlačené na tele zariadenia nasledovné:

• [XX] - čísla označujúce výkon mechanizmu reprodukujúceho svetlo: 60 W, 90 W alebo 120 W;
• [S] - štartér;
• [XXX] - napätie používané na prevádzku: 127 V alebo 220 V.

Na implementáciu zapaľovania lampy zahraniční vývojári vyrábajú zariadenia s rôznymi označeniami. Elektronický tvarový faktor vyrába mnoho spoločností. Najznámejšia na domácom trhu je Philips, vyrábajúce štartéry nasledujúcich typov: S2 určený pre výkon 4-22 W; S10 - 4-65 W. Pevný OSRAM je zameraná na výrobu štartérov ako pre jednoduché zapojenie osvetľovacích zariadení, tak aj pre sériové zapojenie. V prvom prípade ide o označenie S11 s limitom výkonu 4-80 W, ST111 - 4-65 W. A v druhom, napríklad ST151 - 4-22 W. Vyrábané štartovacie modely sú prezentované v širokej škále. Kľúčovými parametrami, ktoré sa berú do úvahy pri výbere, sú hodnoty úmerné vlastnostiam žiariviek.

Na čo sa zamerať pri výbere štartéra pre žiarivky?

Pri výbere launchera nestačí vychádzať z mena vývojára a cenového rozpätia, aj keď treba brať do úvahy aj tieto faktory, pretože... označujú kvalitu zariadenia. V tomto prípade vyhrávajú spoľahlivé zariadenia, ktoré sa osvedčili v praxi. Stojí za to venovať pozornosť týmto spoločnostiam: Philips, Sylvania a OSRAM.

Najzákladnejšie prevádzkové parametre štartéra sú nasledujúce technické vlastnosti:

• Zapaľovací prúd. Tento indikátor by mal byť vyšší ako prevádzkové napätie lampy, ale nie nižšie ako napájací zdroj.
• Základné napätie. Pri pripojení k obvodu s jednou žiarovkou sa používa zariadenie na 220 V a obvod s dvoma žiarovkami používa zariadenie na 127 V.
• Úroveň energie.
• Kvalita krytu a jeho požiarna odolnosť.
• Prevádzková životnosť. Pri štandardných prevádzkových podmienkach musí štartér vydržať minimálne 6000 štartov.
• Trvanie ohrevu katódy.
• Typ použitého kondenzátora.

Je tiež potrebné vziať do úvahy indukčnú reakciu cievky a rektifikačný koeficient, ktorý je zodpovedný za pomer spätného a priepustného odporu pri konštantnom napätí.
